Lava フレーム

1.ジルコニアとは (ZrO2)
2.自然な美しさ LavaTMフレーム
3.見えないところの重要性 @高い安全性(金属アレルギー)
4.見えないところの重要性 A高い強度
5.CAD/CAM システム
6.3M ESPE ラヴァTMスキャンSTタイプ



1.ジルコニアとは (ZrO2)


酸化ジルコニア(ZrO2)は ダイアモンド類似石として

人造ダイアモンド ジルコン と同元素を持つ素材で

強さと美しさを持つ新しい歯冠修復セラミックです




酸化ジルコニア(ZrO2) ジルコニア製セラミックナイフ
図
腐食しない
ジルコニア製ネジ


生体親和性の高い
ジルコニア製
人工骨頭




歯科では金属の強さを持ち、
腐食することがなく
生体親和性の高い
歯冠修復材料のジルコニア

造宝石として知られるジルコニアで歯を作ることが

できるようになりました

欧米で白い金属とも言われるジルコニアは

医療を初め多くのものに使われています

金属のように強く・腐食することが無く・生体にやさしい

ジルコニアで歯の治療



topへ戻るtopへ戻る


2.自然な美しさLavaTMフレーム


天然歯は光を透過させることで
どの方向から見ても自然なさ、美しさを
表現しています。


比較画

天然歯は透明感を持っています。
光を適度に透過させることで
歯肉を明るくし

自然な白い歯を
表現しています。
この透明感が天然歯の美しさです。

写真提供: 吉田 亨 DT

金属と違いロゴは光を透過することで、天然歯と同じ自然な美しさを表現することが出来ます。


=光の透過性を持ったフレーム(P
..


.. (Porcelain Fused to etal)

内部に金属フレームを使用する PFM では光を透過しないことによる
シャドー(歯肉の黒ずみ)が出ることがあります。
金属色を消すためのオペークによる光の反射が明度を高くする(白っぽさ)
傾向があります



.. (Porcelain Fused to irconia)

金属を使用しない PFZ は光を適度に透過させることで
天然歯に似た表現することができます。
自然な美しさは光の透過性と関係しています。



//// 大谷一紀先生 関連文献 ////
 ラヴァ(TM)フレーム リレーインタビュー

http://r34.smp.ne.jp/u/No/148592/g8dy22dbEM30_29853/0323_interview02.html

topへ戻るtopへ戻る


3M ESPE LavaTMCrowns and Bridges
ラヴァTMフレーム 歯科切削加工用セラミックス

ラヴァ TM フレーム

ラヴァTM フレームのジルコニアフレームは、
歯科用に最適化された3MTMESPETMの独特の特長があり、
様々なデータに裏付けられた信頼を提供致します。

主な適応症
・クラウンから6歯ブリッジ(連続するポンティックは2歯まで) ・小臼歯までの延長ブリッジ
topへ戻るtopへ戻る


3.見えないところの重要性@
 高い安全性(金属アレルギー)



金属アレルギーは金属がイオン化して溶け出し体内のタンパク質と結合しアレルゲンとなることで生じます。
歯科治療用金属では一般的にニッケル、水銀、コバルト、パラジウム、クロムが問題となります。
アレルギーを起こしにくい金属として一般的に金、白金などが挙げられますが、金などでもアレルギーを発症するケースも見られます。

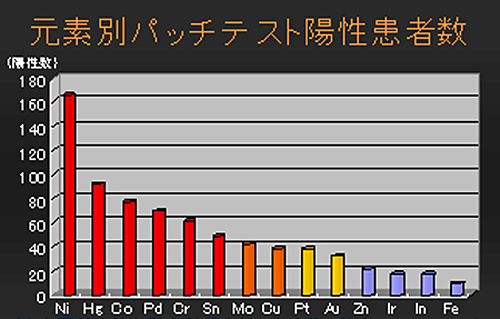

元素別パッチテスト陽性患者数
東京医科歯科大学歯学部歯科アレルギー外来2003〜2005


掌蹠膿疱症 扁平苔癬
(水銀アレルギー)
アマルガムが原因
舌炎(金アレルギー)
金合金TypeWが原因

資料提供:東京医科歯科大学歯学部附属病院 歯科アレルギー外来 松村光明,中島航輝


金属アレルギーを心配される方には

金属を使わない治療も可能になりました

アレルギーを心配される方は先生にご相談ください。



topへ戻るtopへ戻る


4.見えないところの重要性A
 高い強度



臼歯部ブリッジに使えるLava フレームの強度は、
今までのセラミックにはない高強度です。

メタルフリーの治療では最も高い強度を持つ材料です。




オールセラミックには

@ガラス素材のセラミック

A結晶構造にガラスが溶け込んだ浸潤型セラミック

Bガラスを含まない多結晶型セラミック 3種類があります

3種類には強度、透明感などの違いがあり部位、
症例により使い分けられます

※詳細は先生にご相談ください。



単冠から6歯ブリッジ

まで作ることが出来ます

適応症を確認ください。

ロゴ

6本ブリッジの認証取得


topへ戻るtopへ戻る


5.CAD/CAM システム


CAD/CAMシステムとはコンピュー

による設計支援とコンピュータ管理による加工支援システムです。

集中加工により均一で保障された補綴物を提供します。

LavaTMシステムは世界各国で年間数十万の

症例に使用されています。

3Mespe


ジルコニアは熱に強く通常の加工が難しく
コンピュータを使ったCAD/CAM加工をします
コンピュータで管理された製作は品質が
一定で安心です
LAVATMシステムは3Mが全世界に供給する歯科材料の最先端テクノロジーです


美しさは LAVATMから



6.3M ESPE ラヴァTMスキャンSTタイプ
歯科技工室設置型コンピュータ支援設計・製造ユニット

2012年2月9日

より自由に、より美しい修復の為に。
Control the design to create a true masterpiece.
3M ESPE ラヴァTMスキャンSTタイプ
ジルコニアのフレームワークを
自由にデザインして、
真のマスターピースを
創ることが可能になります。


(ラヴァ)スキャンSTタイプは、(ラヴァ)フレーム(ジルコニアオールセラミックス用フレーム)を作製する為のスキャン(画像読み込み)およびデザインを行なうCADシステムで、フレームデザインを自由自在に創り上げることができます。デザインしたフレームを国内のミリングセンターにインターネットで送信し、数日後にフレームを手にすることができます。今後ますます多様化する患者さんのニーズに対応するために、より質の高い補綴物を提供すると同時に作業効率の向上を可能にします。

※(ラヴァ)フレームミリングセンター業務:ジルコニアブロックの削り出し及び焼結 ※(ラヴァ)フレームデザインセンター業務:フレームの読込み、設計及びポーセレン築盛



〈ラヴァ〉スキャンSTタイプの特長

●(ラヴァ)スキャンSTタイプ
の性能。
作業内容 クラウンの作業時間 ブリッジ(3歯ブリッジ)の作業時間
支台歯の読込み時間 約100秒(1分40秒) 約100秒(1分40秒)
(隣在歯の読込み時間) 約60秒(1分) 約60秒(1分)
(バイト材の読込み時間) 約20秒 約20秒
(ガム材の読込み時間) 約20秒 約20秒
(読込み時間合計) 約200秒(3分20秒) 約200秒(3分20秒)
フレームデザイン
(隣在歯、バイト含む)
約480秒(8分)
※症例、経験により変わります
約900秒(15分)
※症例、経験により変わります
計算時間 約60秒 約120秒
支台歯のみのスキャン、
デザイン時間合計
約580秒(9分40秒) 約1,060秒(17分40秒)
隣在歯、バイト材、歯肉を含めた
スキャン、デザイン時間合計
約740秒(12分20秒) 約1,340秒(22分20秒)
1日(8時間)での製造可能数 約39フレーム(クラウンのみ) 約21フレーム(ブリッジのみ)

●フレームの厚みを最小0.3mmから自由に設定できます。
●セメントスペースを自由に設定できます。


〈ラヴァ〉フレームの特長

●(ラヴァ)フレームは多くのデータに裏付けられた高い強度があります。

3歯ブリッジの圧縮強度
初期値約1,800N、120万回の咀嚼荷重サイクル(50N)と
1万回のサーマルサイクリング(5度/55度)後で約1,450N
※J Dent Res,Vol 80 Special Issue(AADR Abstracts),Jan 2001,#173

3歯ブリッジの曲げ強度
1,345MPa
※Marx,R.,Weber,M.,Jungwirth CC&A,Eichenbach,2002,S.56-57 und 138-139

●(ラヴァ)システムは、常に安定したマージン精度、内面精度を提供できます。

3M ESPE ラヴァTMスキャンSTタイプ
