ファイバーポストとコアペーストとの接着強化レポート

White Family dental-site

日本接着歯学会　接着歯学２８巻４号　２３６頁　２０１０年　第２９回日本接着歯学会学術大会　講演集

ファイバーポストと支台築造コンポジットレジンの接着に関する研究

青﨑有美先生、坪田有史先生、福島俊士先生　　鶴見大学歯学部歯科補綴学第二講座

◆研究目的

生活歯に対してファイバーポスト併用レジン支台築造が広く行われている。しかし臨床研究におけるトラブルはポストの脱離が最多であるとの報告やin vitroの実験によりポストと接着剤との接着に問題があると指摘されている。現在、ポストの表面処理としてシラン処理が最も一般的に行われているが、最適な方法は確立されていない。そこで今回、各種表面処理法によるファイバーポストと築造用レジンの接着強さについて検討した。

◆材料と方法

Ａ社

ファイバーポスト（φ1.6mm）　　

Ａ社

支台築造用コンポジットレジン

高出力ハロゲン照射器

万能試験機（オートグラフ　AGS-5kND、島津製作所）精密低速切断器
（ISOMET、BUEHLER）

統計解析ソフト　SPSS 16.0J（SPSS）

◆実験方法

1）

ファイバーポスト表面をアルコールワッテにて清拭し、表面処理を行う試料には、メーカーの指示に従って処理材を塗布後、エアにて乾燥した。表面処理は未処理を含む７処理とした（表）。

２）

黒色プラスチック板上の内径６mm、外径８mm、高さ２２mmの黒色ナイロンチューブ上方より支台築造用コンポジットレジンを充填し、可及的に中央にファイバーポストを挿入した。

３）

上方より１５０秒間高出力ハロゲン照射器にて光照射を行った。なお、各条件１０試料とし合計７０本ファイバーポストを使用した。

４）

試料を１時間暗所にて保管後、チューブから取り出し３７℃蒸留水中に２４時間浸漬した。

５）

精密低速切断器を用いて、断面が１mm×１mmの棒状試料片を切り出し、万能試験機を用いてcrosshead speed：0.75mm/minにて微小引張り試験を行った。

６）

統計解析ソフトを用い、得られた微小引張り強さの値について一元配置分散分析後、TukeyのHSDで統計処理を行った。なお有意水準は５％で行った。

表　ファイバーポストに対する表面処理条件
ＳＴ１	未処理
ＳＴ２	Ａ社　シラン処理材
ＳＴ３	Ｂ社　レジン用床用プライマー＋Ａ社　シラン処理材
ＳＴ４	Ｃ社　シラン処理材α
ＳＴ５	Ｃ社　（エッチング材＋シラン処理材α）
ＳＴ６	Ｃ社　（エッチング材＋シラン処理材β ＋ボンディング材）
ＳＴ７	Ｚプライムプラス

◆結果ならびに考察

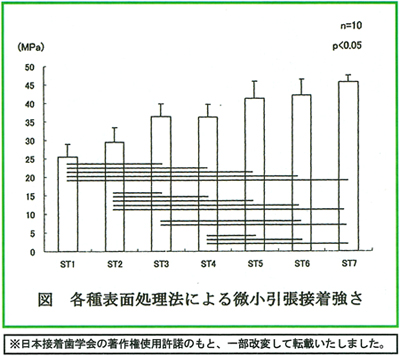

結果を図に示す。実験した７条件のうちＳＴ２を除くすべてがコントロールのＳＴ１の25.5MPa（SD：3.34MPa）よりも有意に高い接着強さを示した。７条件のうち最も高い接着強さを示したのはＳＴ７の45.8MPa（SD：1.07MPa）でST２、ST３、ST４と比べ有意に高い値を示した。ST５およびST６に対して有意な差を認めなかったが、ST７はシランカップリング剤を含まないリン酸モノマーとカルボン酸モノマーから成るプライマーであり、機能性モノマーを含んだシランカップリング剤と同等の接着強さを示した。以上によりポストとコア用レジンの接着強さの向上には、シランカップリング剤を含まないプライマー処理も有効であることが示唆された。

2011年5月　クリニカル・M・リポート新聞　第34号

閉じる
